Putkistomerkinnät
Mitä putkistomerkinnät ovat
Putkistomerkinnät ovat lakisääteisiä merkintöjä. Tarrat kertovat putken sisällöstä ja virtaussuunnasta, sekä sisältävät esimerkiksi laite-ja linjatunnuksen. Signwell Oy on erikoistunut putkistomerkintöihin ja tekee läheistä yhteistyötä viranomaisten ja tuotevalmistajien kanssa, jotta kaikki tarjoamamme putkistotarrat, putkistokilvet ja muut putkistomerkintä tuotteet täyttävät niin kotimaiset kuin kansainvälisetkin vaatimukset ja vastaavat alan standardeja. (mm. Suomi, PSK 0903, Ruotsi SS741: 17, ISO 20560-. ANSI, ISO 14726, Iso Britannia 1710 standardi tai EU:n EG-direktiivin 92/58/ETY standardien mukaisesti.
Putkistomerkinnät: toteus
Putkistomerkinnät näyttävät aineen selkeä nimen, virtaussuunnan ja värin nesteen tunnistusvärin mukaisesti. Putkistotarrat ovat viestintätyökalu putkilinjojen sisällön ja virtaussuunnan (virtausnuoliteippi) tunnistamiseen. Putkistomerkinnät ei ainoastaan tarjoa selkeää kommunikaatiota aineista, vaan ne edistää myös turvallisempaa ympäristöä henkilöstölle käytön ja huollon aikana. Jos putkistotarroissa käytetään myös aineiden lyhenteitä, ne esitetään mm. PSK 0903 standardin mukaisesti.

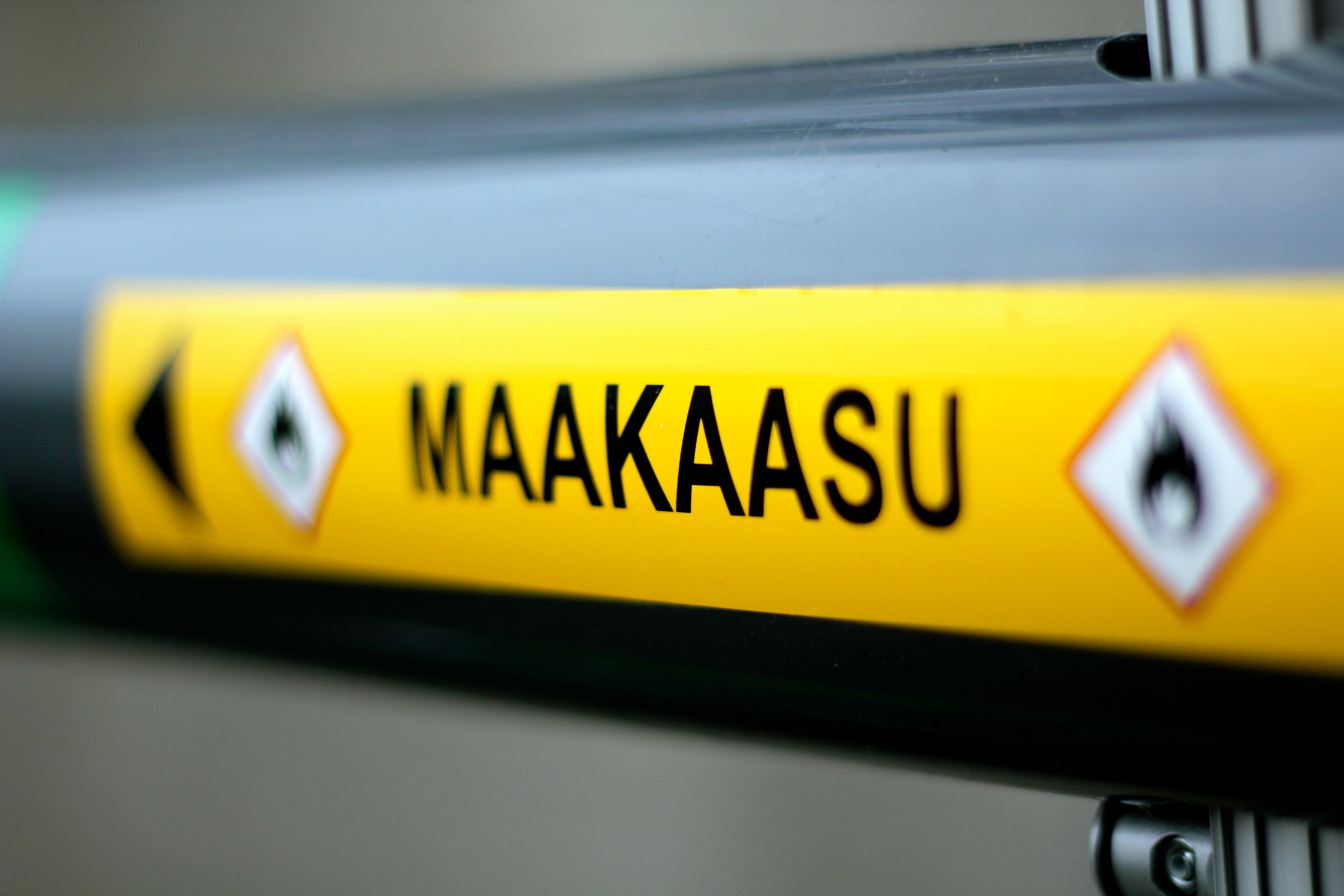

Putkistotarran tai putkistokilven tekstin koko vaihtelee putken halkaisijan ja lukuetäisyyden mukaan. Tarvittaessa nesteen nimeä voidaan välittömästi täydentää painetta, lämpötilaa, pitoisuutta tai muuta tärkeää ominaisuutta osoittavilla putksitomerkinnöillä. Vaarallisten aineiden merkitsemiseen käytetään erillistä kemiallista etikettiä. Putket merkintälinjan alussa ja lopussa sekä jokaisessa haarassa ja holkit molemmilla puolilla. Pitkä linja on merkitty putkimerkinnällä 10–15 metrin välein ja vaarallisten aineiden linjan merkintätiheyttä vähennetään tarpeen mukaan. Pystyputkissa tekstin lukusuunta on alhaalta ylös. Maakaasuputkien putkimerkintöjen tulee olla standardin mukaisia, esim. ISO 20560-1
Maailmanlaajuisesti harmonisoitu järjestelmä (GHS) Putkistomerkinnät
GHS, Globally Harmonized System, on Yhdistyneiden Kansakuntien (YK:n) kehittämä maailmanlaajuisesti harmonisoitu järjestelmä, joka sisältää yhdeksän varoitusmerkkiä, GHS01/ GHS02 / GHS03 / GHS04/ GHS05/ GHS06/ GHS07/ GHS08/ GHS09 vaarallisille luokitelluille aineille. Näitä piktogrammeja käytetään kemiallisten aineiden merkitsemiseen, ja niitä käytetään yhdessä putkistomerkinnän kanssa putkilinjoissa (putkistomerkinnän yhteydessä), varastosäiliöissä ja niitä käytetään sellaisten tavaroiden kuljetukseen, jotka vaativat jonkin tarvittavasta yhdeksästä GHS-symbolista.
Putkistomerkinnät neljässä eri laaduissa: PolyesPro®,Economy, Standard, Premium

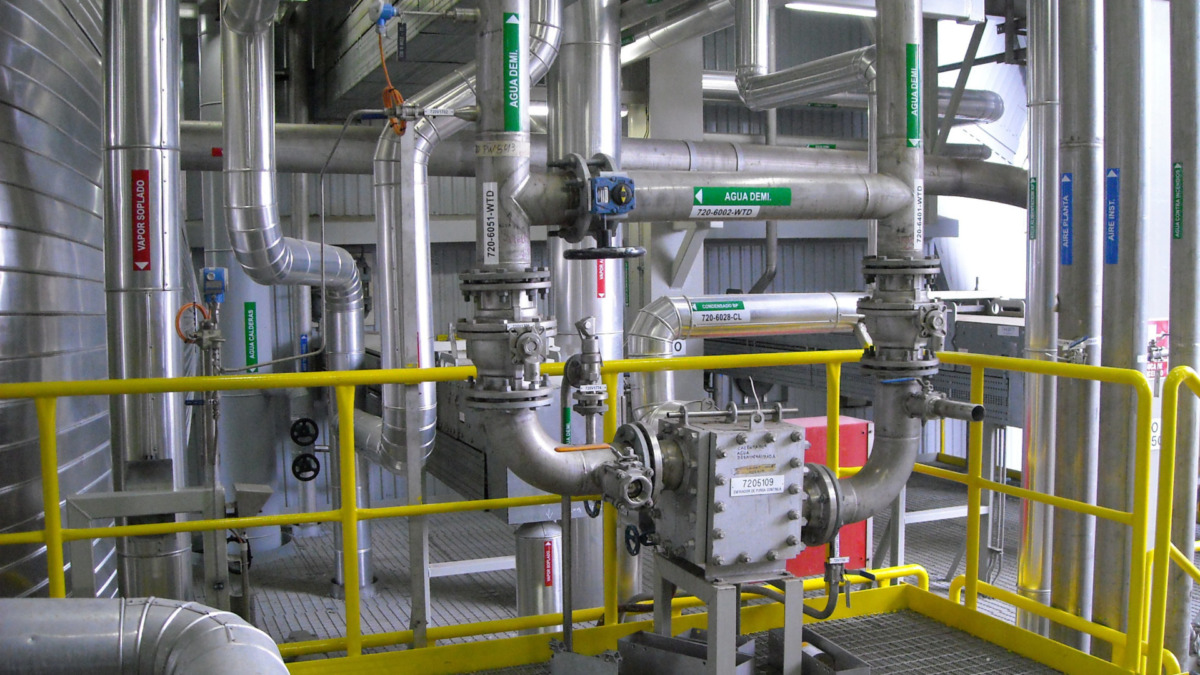

Signwell toimittaa putkimerkintöjä kaikkiin tarkoituksiin (meri-, teollisuus- ja kiinteistöt) maailmanlaajuisesti. Putkistotarramme ovat saatavilla 4 eri laadussa ja ne voidaan räätälöidä sisältämään minkä tahansa putken, sisällön ja virtaussuunnan asiakkaan/asiakkaasi tarpeiden mukaan. Vuosien aikana olemme saaneet monia tyytyväisiä asiakkaita ympäri maailman.
Premium-putkistotarrat 3M™ MCS™ (Matched Components System), joka on valmistettu korkealaatuisella PVC-vapaalla Sandwitch-tekniikalla (Tape-Printing Ink-Laminate).
- PolyesPro® Putkistomerkintä
- Premium (3M™ MCS ™) Putkistomerkintä
- Standard (laminoitu) Putkistomerkintä
- Economy (ei laminoitu) Putkistomerkintä
Materiaalit
Putkistomerkinnät ovat saatavilla eri materiaaleissa jotka soveltuvat eri tarkoituksiin. Esim. Putkistokilvet soveltuvat erinomaisesti tiloihin missä tavallinen putkistotarra olisi lian peitossa parin viikon sisällä. Putkistokilven edut ovat mm. kestävyys ja näkyvyys.
- Putkistotarrat
- Putkistotarra rullat
- Putkistokilvet
PolyesPro®: korkeinta laatu putkimerkinnöissä
On olemassa tekijöitä, jotka voivat aiheuttaa laatuongelmia putkimerkinnöissä. Nämä tekijät voivat vaikuttaa putkistotarran laatuun sekä myös putkimerkinnän vaikutukseen putkiisi. PolyesPro® on markkinoiden laadukkain putkistomerkintä tuote. PolyesPro®-putkimerkinnät valmistetaan käyttämällä 3M™ MCS™ Matched Component System -tekniikkaa. Se koostuu polyesteripohjamateriaalista, jolle kuva on painettu ja joka on viimeistelty suojaavalla polyesterilaminaatilla. Pohjamateriaalissa on halogeenivapaa tartuntatausta, joten se soveltuu käytettäväksi myös ruostumattomasta teräksestä valmistettuihin putkiin. Polyesterilaminaatin suojaavat ominaisuudet, kuten UV- ja lukuisten kemikaalien kestävyys, takaavat pitkän käyttöiän. PolyesPro®-putkimerkinnät eivät myöskään sisällä PVC:tä (vinyyliklorideja).
ISO 20560-1 putkistomerkintä standardi
UUSI ISO 20560-1 -Putkistomerkintä standardi toteuttaa maailmanlaajuisen, harmonisoidun vaarantunnistusjärjestelmän putkimerkintäjärjestelmille. Putkistotarrat jaavat yhtenäisen grafiikan, värikoodauksen ja turvallisuusviestien muodon yhdessä putkistotarrassa.
Tämän standardin lähtökohtana on turvallisuustietofilosofia, johon teknisiä tietoja voidaan integroida yhteen putkistotarraan tai putkistokilpeen. Näihin periaatteisiin perustuvan standardin suunnittelu luo loogisia linkkejä olemassa oleviin turvamerkkistandardeihin ja maailmanlaajuisiin standardeihin vaarojen osoittamiseksi.
Kiinnostunut päivittämään putkisotmerkintäsi ISO 20560-1 standardin mukaan? Tee tarjouspyyntö: sales@signwell.fi
Putkistomerkinnän Toteus
Signwell huolehtii koko prosessista. Kaikki suunnittelusta putkimerkinnän toteuttamiseen. Tiimimme tekee suunnittelun ja layoutin sekä valmistaa putkistomerkinnät tuotantolaitoksissamme, jotta voimme toteuttaa toimituksesi ja projektisi asianmukaisesti. Valmistamme putkistomerkinnät asianmukaisin laatuvaatimuksin kestämään ympäristön ja putkimerkintöjen halutun käyttöiän. Putkien merkintään erikoistuneet asennustiimimme huolehtivat toteutuksesta ja varmistavat, että putkimerkinnät sijoitetaan näkyvästi ja vastaavasti.
